Filetage segmenté à épaisseur constante | Lame hélicoïdale durable provenant de fournisseurs et d'usines chinoises
Présentation du produit

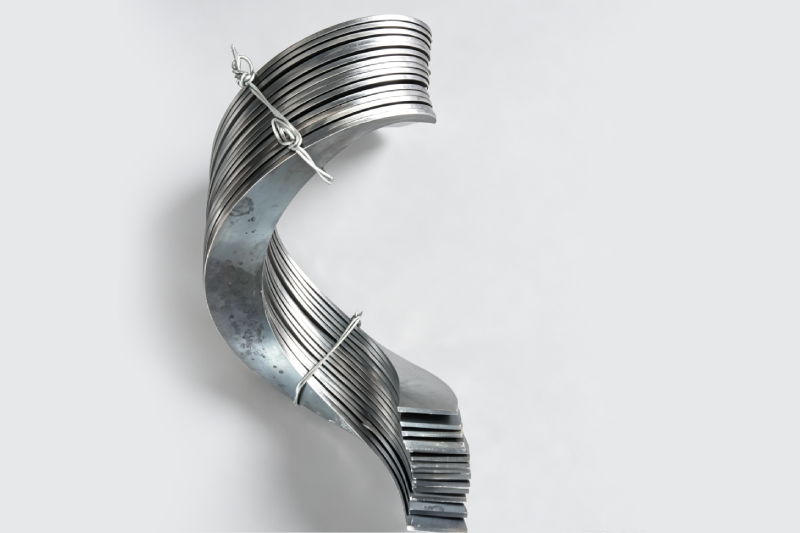

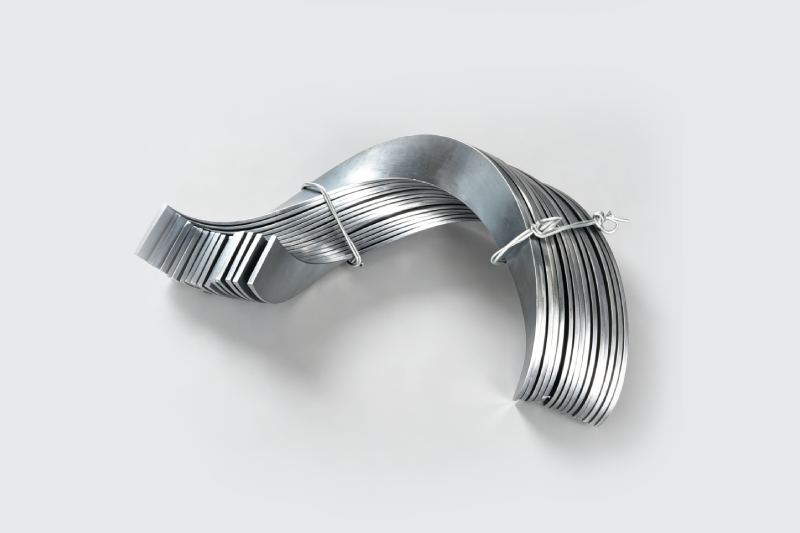

Notre spire segmentée à épaisseur constante, également appelée spire hélicoïdale monobloc à épaisseur uniforme, est un composant essentiel pour les systèmes de convoyage haute performance. Fabriquée par formage à froid monobloc de précision, chaque spire indépendante présente une épaisseur parfaitement homogène sur toute sa surface de travail, avec un alésage intérieur et des bords extérieurs usinés avec précision. Plusieurs spires monoblocs peuvent être assemblées par soudage bout à bout pour former une vis sans fin continue, ce qui en fait une solution idéale pour le convoyage de charges lourdes, le levage vertical et les équipements de mélange industriels.
Largement utilisé dans les convoyeurs à vis, les élévateurs à godets, les mélangeurs et les systèmes de convoyage miniers, ce produit offre une robustesse structurelle exceptionnelle et une résistance à l'usure fiable. Comparée aux spires minces laminées en continu, sa conception monobloc à épaisseur constante offre des performances nettement supérieures pour les grands diamètres, les parois épaisses et les charges importantes. Elle permet un assemblage flexible sur site et le remplacement partiel des segments, réduisant ainsi considérablement les coûts de maintenance et les temps d'arrêt de production. Notre gamme de production couvre un large éventail de dimensions et propose de nombreux matériaux pour répondre aux exigences industrielles les plus diverses et aux environnements de travail les plus complexes.
Caractéristiques des matériaux et de la fabrication
Cette hélice est fabriquée par un procédé monobloc d'emboutissage à froid et de laminage de précision. Une tôle d'acier brut de haute qualité est introduite dans des matrices de formage CNC ou des équipements de laminage professionnels, subissant une déformation plastique précise en une seule étape afin d'obtenir une forme hélicoïdale standard et une épaisseur de paroi parfaitement uniforme. Contrairement aux hélices coniques étirées, sa structure d'épaisseur constante garantit une résistance mécanique homogène du bord intérieur au bord extérieur, éliminant ainsi l'usure prématurée et les risques de rupture au niveau des zones fines et fragiles.
Chaque lame est usinée avec précision à ses diamètres intérieur et extérieur, et des chanfreins standard sont prévus aux jonctions bout à bout pour garantir une soudure à pleine pénétration et une transition en douceur après assemblage. La lame finie présente une surface de travail plane et lisse, avec une faible adhérence des matériaux, réduisant ainsi la résistance au transport et prévenant le blocage des matériaux lors d'un fonctionnement continu de longue durée.
Tableau des paramètres de spécification standard
| Qualité du matériau | Dureté de surface | Conditions de travail typiques | Niveau de coût |
| Acier au carbone (Q235/Q345) | Moyen, amélioré par travail à froid | Transport industriel général, levage de céréales, traitement du sable | Économique |
| Acier inoxydable 304 | dureté moyenne stable | Transformation des aliments, transport de produits chimiques, environnements corrosifs humides | Moyen |
| Acier inoxydable 316L | dureté moyenne stable | Industrie pharmaceutique, génie maritime, milieux fortement corrosifs | Haut |
| Acier à haute teneur en carbone 65Mn | Dureté de surface élevée | Équipements de traitement des déchets lourds, de convoyage et de mélange à forte usure | Moyen-élevé |
Tableau des paramètres de performance technique
| Élément de paramètre | Gamme de production conventionnelle | Norme de tolérance | Remarques |
| Diamètre extérieur du vol | 100 mm – 1500 mm | ±1,5 mm | Tailles personnalisées plus grandes disponibles |
| diamètre intérieur de la voilure | 30 mm – 800 mm | ±1,0 mm | Correspond au diamètre de l'arbre correspondant |
| Épaisseur de la lame | 3 mm – 30 mm | ±0,2 mm | Épaisseur parfaitement uniforme sur toute la lame |
| Pas de vis | 80 mm – 1200 mm | ±1,0 mm | Standard à hauteur égale, hauteur variable personnalisable |
| Direction de l'hélice | Main droite / Main gauche | — | Configuration par défaut : main droite |
| Angle de plomb monobloc | 10° – 35° | — | Déterminé par les paramètres OD et de pas |
| Forme de joint bout à bout | Soudure bout à bout en biseau | — | Transition en douceur après soudage sur site |
Principaux avantages du produit
- structure uniforme d'épaisseur égaleUne épaisseur parfaitement constante de l'alésage intérieur au bord extérieur assure une résistance mécanique homogène et une usure uniforme, éliminant complètement les points faibles dus aux variations d'épaisseur.
- Haute précision dimensionnelleLe formage de précision garantit des paramètres de diamètre extérieur, de diamètre intérieur et de pas stables, assurant un joint bout à bout lisse et une coaxialité fiable après assemblage complet.
- grande adaptabilité des matériauxQuatre options de matériaux courants couvrent les conditions de transport général, de résistance à la corrosion et de résistance à l'usure sous charges lourdes, permettant une sélection flexible en fonction des besoins réels.
- Assemblage et maintenance flexiblesLa conception modulaire monobloc permet un assemblage par soudage sur site et le remplacement local des segments endommagés, réduisant considérablement les coûts de maintenance et les temps d'arrêt des équipements.
- Surface de travail lisseLa surface de la lame formée est plane et sans bavures, avec une faible résistance au transport des matériaux et une faible adhérence, améliorant ainsi l'efficacité globale du transport.
- Capacité de fabrication à grande échelleCe procédé permet la production de lames de très grand diamètre et de très grande épaisseur, comblant parfaitement le vide que le procédé de laminage continu ne peut pas combler.
Domaines d'application et équipements compatibles
| Secteur industriel | Équipement d'application typique | Fonction principale d'une hélice |
| Transport de matériaux en vrac | Convoyeurs à vis, convoyeurs sans arbre, machines de levage inclinées | Transport horizontal, incliné ou vertical de poudres, de granulés et de matériaux en vrac |
| Exploitation minière et métallurgie | convoyeurs de levage miniers, mélangeurs de poudre de minerai, équipements de transport de scories | Transport et levage de minerais abrasifs, de scories et de poudres minérales sous forte charge |
| Chimie et environnement | Convoyeurs de dosage chimique, convoyeurs de boues, machines à vis de dépoussiérage | Transport de produits chimiques corrosifs, de boues et de poussières avec des performances anti-colmatage |
| Aliments et aliments pour animaux | Convoyeurs de qualité alimentaire, mélangeurs d'aliments pour animaux, équipements de transformation des céréales | Transport hygiénique et mélange homogène des matières premières alimentaires et des produits d'alimentation animale |
| Ingénierie de la construction | Bétonnières, équipements de transport de mortier, systèmes de transport de sable et de pierres | Mélange et transport de ciment, de mortier, de granulats et d'autres matériaux de construction |
Foire aux questions (FAQ)
Il s'agit d'un composant de convoyage robuste, fabriqué par formage à froid monobloc. Chaque lame indépendante présente une épaisseur parfaitement constante sur toute sa surface, ce qui garantit une résistance et une durabilité uniformes, contrairement aux lames coniques.
Nous proposons de l'acier au carbone (Q235/Q345) pour le transport général, de l'acier inoxydable 304 et 316L pour les applications alimentaires et chimiques, et de l'acier à haute teneur en carbone 65Mn pour l'exploitation minière à charges lourdes et le mélange abrasif.
Les pales d'épaisseur constante offrent des performances nettement supérieures pour les grandes dimensions, les parois épaisses et les charges importantes. Leur épaisseur uniforme élimine les points faibles et les risques d'usure prématurée généralement présents sur les bords extérieurs des pales coniques à laminage continu.
Notre production standard couvre les diamètres extérieurs de 100 mm à 1500 mm, les diamètres intérieurs de 30 mm à 800 mm et les épaisseurs de lame de 3 mm à 30 mm. Nous pouvons également fabriquer des pièces sur mesure.
Plusieurs pales monoblocs sont soudées bout à bout autour d'un axe central. Chaque pale présente des bords biseautés standard aux jonctions afin de faciliter une soudure à pleine pénétration et d'assurer une transition douce et continue.
Ils sont largement utilisés dans les convoyeurs à vis, les élévateurs à godets, les mélangeurs et les machines de levage dans les secteurs de la manutention des matériaux en vrac, des mines, de la protection de l'environnement, de la chimie, de l'alimentation et de la construction.
