Arbre de liaison du convoyeur à vis flexible (tête d'arbre de vis sans fin)

Notre arbre de transmission pour convoyeur à vis flexible (également appelé arbre de queue de vis sans fin ou tête d'arbre de transmission de puissance) est un composant essentiel de transmission de puissance, spécialement conçu pour les équipements de convoyage à vis flexible (vis sans fin flexible, machine d'aspiration de grains montée sur véhicule). Pièce maîtresse assurant la liaison entre le groupe motopropulseur (moteur et réducteur) et le ressort de convoyage spiralé interne, il transmet un couple de rotation stable, permettant ainsi la rotation continue de la spirale et assurant un convoyage horizontal, incliné ou vertical efficace de matériaux granulaires et pulvérulents en vrac.

Usiné avec précision selon des normes de production rigoureuses, cet arbre de transmission présente une haute résistance à la torsion, une excellente résistance à l'usure et une grande interchangeabilité dimensionnelle. Il remplace parfaitement les pièces d'origine des principales vis sans fin flexibles du marché. Largement utilisé dans l'agriculture, l'industrie chimique du sel, les matériaux de construction, l'agroalimentaire et d'autres secteurs, il assure une transmission de puissance fiable pour divers systèmes de manutention de matériaux en vrac. Pour les applications chimiques liées au sel, comme le transport de sel brut, de sel lavé et de sel bromé, des modèles en acier inoxydable sont disponibles afin de répondre aux exigences de résistance à la corrosion.

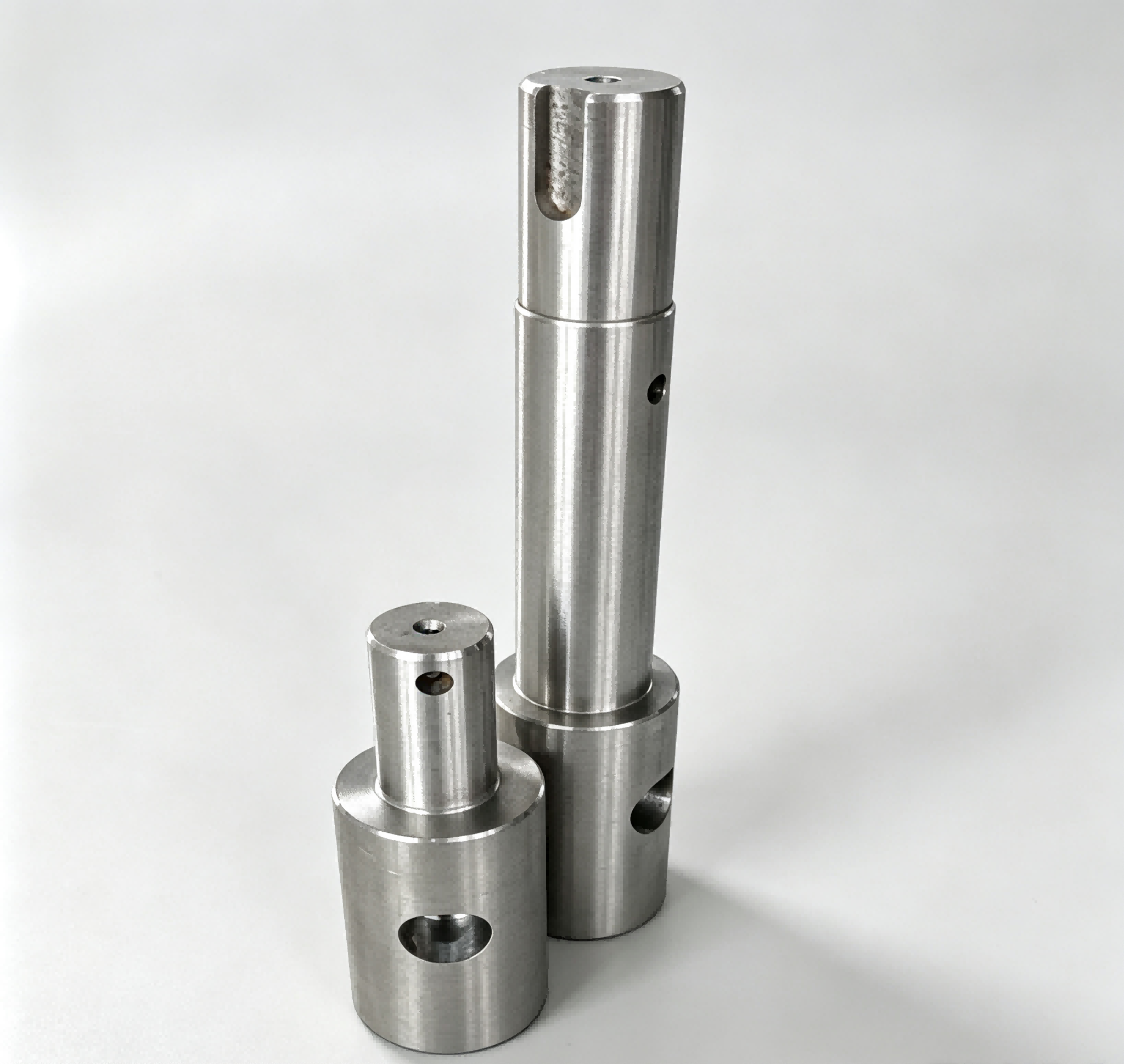

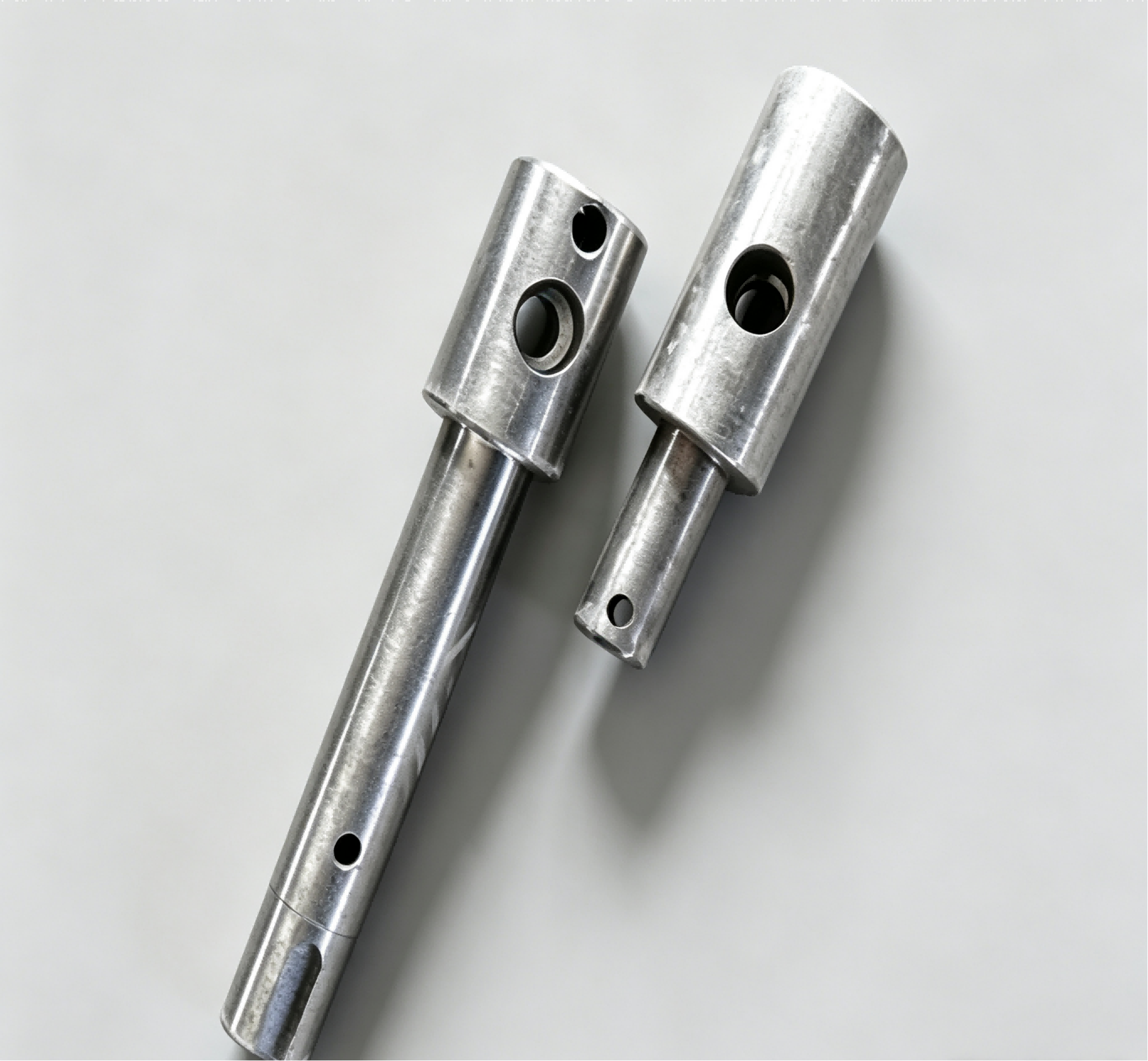

Ce produit adopte une structure d'arbre étagée intégrée, optimisant la répartition des forces dans chaque section sous charge de torsion et évitant la concentration des contraintes au niveau des transitions. La tête de grand diamètre est conçue avec deux trous traversants radiaux de dimensions différentes : le trou principal sert à la fixation de la lame du ressort spiral, et le trou auxiliaire assure le positionnement et le verrouillage, empêchant ainsi efficacement le desserrage et la chute du corps spiralé lors de la rotation à grande vitesse. L'extrémité motrice de petit diamètre est usinée avec une rainure de clavette plate standard, s'ajustant parfaitement à l'arbre de sortie du réducteur pour garantir une absence de glissement lors de la transmission d'un couple élevé. L'extrémité du corps d'arbre est munie d'un trou de positionnement auxiliaire pour améliorer la précision du montage et faciliter le démontage.

1. Résistance mécanique supérieure:

L'ébauche est formée par forgeage à chaud monobloc, avec une structure interne compacte et sans porosité ni fissure. Après trempe et revenu, elle présente d'excellentes propriétés mécaniques et peut supporter un fonctionnement continu sous forte charge sans rupture ni déformation.

2. Interchangeabilité de haute précision:

Toutes les dimensions sont usinées sur un tour à commande numérique avec finition secondaire, et la tolérance dimensionnelle est rigoureusement contrôlée selon les classes IT7 et IT8. Entièrement compatible avec les convoyeurs à vis flexibles classiques de 100 à 160 mm de diamètre disponibles sur le marché, il peut être installé et remplacé directement, sans modification.

3. Longue durée de vie:

La surface est polie miroir pour réduire le coefficient de frottement avec les pièces correspondantes, et un traitement de renforcement de surface optionnel tel que le chromage peut encore améliorer la résistance à l'usure et à la corrosion, prolongeant la durée de vie de plus de 30 % par rapport aux arbres ordinaires.

4. Service de personnalisation flexible:

Nous proposons une production entièrement personnalisée selon les plans du client ou les paramètres réels de son équipement, y compris les dimensions non standard, les positions de trous spéciales, les matériaux spéciaux et les schémas de traitement de surface.
