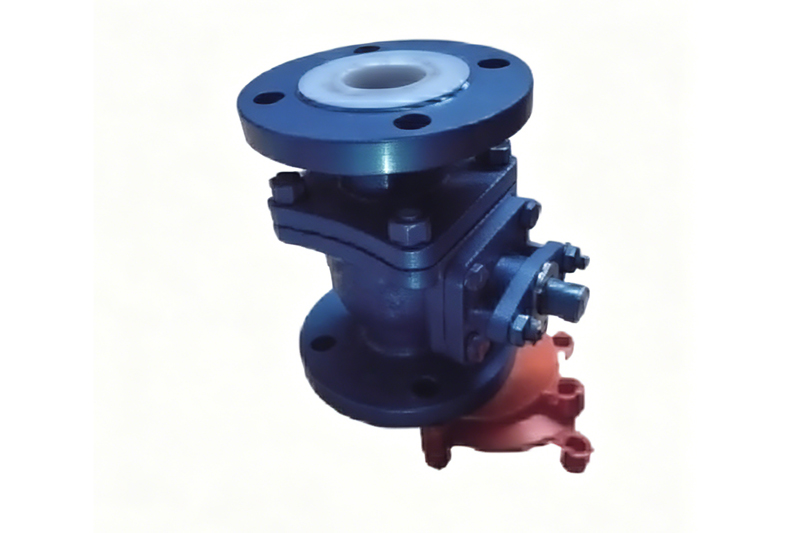

Vanne à bille revêtue de PTFE - Fonctionnement manuel fiable, fabriquée en Chine, pour le contrôle des fluides corrosifs
Aperçu général
La vanne à bille revêtue de PTFE est une vanne d'arrêt quart de tour haute performance conçue pour la manipulation de fluides hautement corrosifs et abrasifs dans les canalisations industrielles. Fabriquée avec un corps robuste en acier moulé ou en acier inoxydable entièrement revêtu de polytétrafluoroéthylène (PTFE) vierge, elle assure une isolation complète des composants métalliques contre les fluides agressifs tels que les acides forts, les bases et les solvants organiques. La vanne est dotée d'une bille encapsulée dans du PTFE et de sièges renforcés en PTFE, garantissant une excellente étanchéité et un faible couple de manœuvre. Elle est largement utilisée dans les industries chimiques, pharmaceutiques, du traitement de l'eau et de la production d'énergie, où la fiabilité, la résistance à la corrosion et l'absence totale de fuites sont essentielles.
Spécifications et dimensions
Paramètres techniques
| Paramètre | Spécification |
|---|---|
| Matière du corps | Acier au carbone WCB, acier inoxydable CF8/CF8M |
| Matériau de doublure/ballon | PTFE vierge (polytétrafluoroéthylène) |
| Matériau du siège | PTFE renforcé, PFA (en option) |
| Diamètre nominal (DN) | DN15 – DN300 |
| Pression nominale | PN1,6, PN2,5, PN4,0 MPa ; Classe 150/300 |
| Plage de température | -20°C à +180°C |
| Type d'opération | Manuel (à poignée/boîte de vitesses), pneumatique, électrique |
| Type de connexion | Bride (ANSI, DIN, JIS, GB), Filetée (NPT/BSP) |
| Classe de fuite | ANSI/FCI 70-2 Classe VI (étanche à la bulle) |
| Caractéristique d'écoulement | Marche/Arrêt (alésage complet ou réduit) |
Tableau des données dimensionnelles (extrémité à bride)
| Taille nominale (DN) | Face à face (L) mm | Hauteur (H) mm | Largeur (W) mm | Diamètre de la bride (D) mm | Poids (kg) |
|---|---|---|---|---|---|
| DN15 | 130 | 200 | 120 | 95 | 5.5 |
| DN20 | 150 | 220 | 130 | 105 | 7.0 |
| DN25 | 160 | 240 | 140 | 115 | 9.0 |
| DN32 | 180 | 260 | 160 | 140 | 12.0 |
| DN40 | 200 | 280 | 180 | 150 | 15.0 |
| DN50 | 230 | 300 | 200 | 165 | 20.0 |
| DN65 | 290 | 350 | 240 | 185 | 28.0 |
| DN80 | 310 | 380 | 280 | 200 | 35.0 |
| DN100 | 350 | 420 | 320 | 220 | 48.0 |
| DN150 | 480 | 550 | 400 | 285 | 80,0 |
| DN200 | 600 | 680 | 480 | 340 | 125,0 |
| DN250 | 730 | 800 | 560 | 395 | 160,0 |
| DN300 | 850 | 950 | 640 | 445 | 210.0 |
Principaux avantages
résistance supérieure à la corrosion
Le revêtement intégral en PTFE protège contre la quasi-totalité des produits chimiques industriels, assurant une durabilité à long terme même dans les environnements les plus difficiles.
Performance zéro fuite
Les sièges en PTFE usinés avec précision et la bille encapsulée assurent une étanchéité parfaite, empêchant les pertes et la contamination du fluide.
Couple de fonctionnement faible
Le faible coefficient de frottement du PTFE réduit l'usure de la tige et de l'actionneur, permettant un fonctionnement fluide et une durée de vie prolongée.
Conception à flux intégral
Réduit la perte de charge et empêche l'accumulation de matières, idéal pour les boues et les fluides visqueux.
Options d'actionnement polyvalentes
Compatible avec les actionneurs manuels, pneumatiques et électriques, permettant une intégration transparente dans les systèmes de contrôle automatisés.
Foire aux questions
Pour quels fluides les vannes à bille revêtues de PTFE sont-elles les mieux adaptées ?
Les vannes à bille revêtues de PTFE sont spécialement conçues pour la manipulation de fluides hautement corrosifs, agressifs et de haute pureté, notamment les acides forts (comme l'acide sulfurique et l'acide chlorhydrique), les alcalis, les solvants organiques et les boues chimiques abrasives.
Quelle est la température de fonctionnement maximale de ces vannes ?
La plage de température standard pour une vanne à bille revêtue de PTFE est de -20 °C à +180 °C. Le dépassement de ces limites peut dégrader le revêtement en PTFE et compromettre l'étanchéité.
Pourquoi une vanne à revêtement PTFE nécessite-t-elle un couple de manœuvre plus faible ?
Le PTFE possède un coefficient de frottement exceptionnellement bas. Ceci réduit la résistance mécanique entre la bille et les sièges de soupape, ce qui diminue le couple nécessaire à l'ouverture ou à la fermeture de la soupape et prolonge la durée de vie de l'actionneur.
À quelle norme d'étanchéité ces vannes répondent-elles ?
Ces vannes sont conformes à la norme ANSI/FCI 70-2 Classe VI, ce qui assure une étanchéité parfaite et garantit une absence totale de fuite dans les conditions de pression nominale.
Les vannes à bille revêtues de PTFE peuvent-elles être automatisées ?
Oui, elles présentent des configurations de montage standard et peuvent être facilement équipées d'actionneurs pneumatiques, d'actionneurs électriques ou de réducteurs pour une intégration dans des boucles de contrôle de processus automatisées.
