Vanne de vidange inférieure à revêtement PTFE pour réservoirs - Résistante à la corrosion | Fournisseurs et usine en Chine

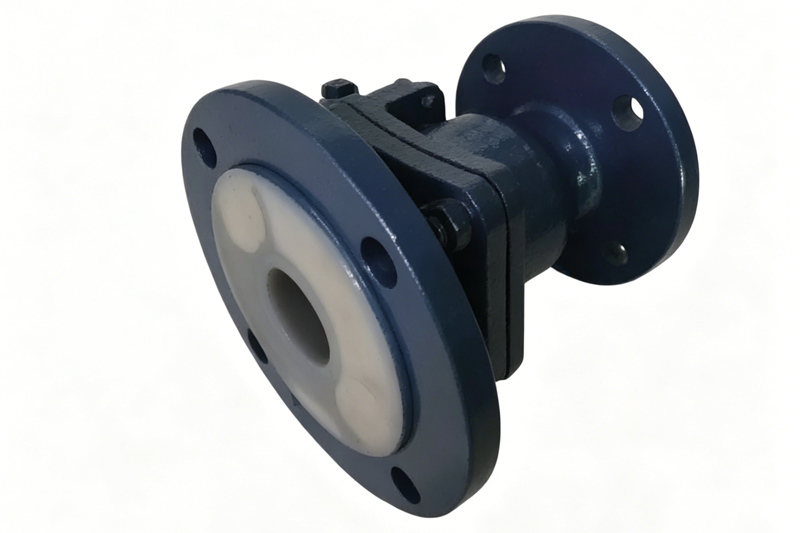

Aperçu général
La vanne de vidange de fond à revêtement PTFE, également appelée vanne de fond de cuve, est spécialement conçue pour la vidange sûre et efficace de fluides corrosifs, abrasifs ou de haute pureté provenant de réacteurs, de réservoirs de stockage et de cuves. Fabriquée avec un corps robuste en acier au carbone ou en acier inoxydable entièrement revêtu de polytétrafluoroéthylène (PTFE) vierge, elle constitue une barrière imperméable contre les produits chimiques agressifs tels que les acides forts, les bases et les solvants organiques. La vanne présente un circuit d'écoulement optimisé avec un minimum de zones mortes, garantissant une vidange complète et empêchant toute accumulation ou contamination de matières. Elle est largement utilisée dans les industries chimiques, pharmaceutiques, agroalimentaires et phytosanitaires où l'hygiène, la résistance à la corrosion et une fermeture fiable sont essentielles.
Spécifications et dimensions
Paramètres techniques
| Paramètre | Spécification |
|---|---|
| Matière du corps | Acier au carbone WCB, acier inoxydable CF8/CF8M |
| Matériau de doublure | PTFE vierge (polytétrafluoroéthylène) |
| Matériau du disque/siège | PTFE, PTFE renforcé |
| Diamètre nominal (DN) | DN25 – DN300 |
| Pression nominale | PN1.0, PN1.6, PN2.5 MPa |
| Plage de température | -20°C à +180°C |
| Mode de fonctionnement | Manuel (volant/boîte de vitesses), pneumatique, électrique |
| Type de connexion | Bride (ANSI, DIN, JIS, GB), collier de serrage (sanitaire) |
| Classe de fuite | ANSI/FCI 70-2 Classe VI (étanche à la bulle) |
| Sens du flux | Unidirectionnel (de haut en bas) |
Tableau de données dimensionnelles
| Taille nominale (DN) | Longueur (L) mm | Hauteur (H) mm | Largeur (W) mm | Diamètre de la bride (D) mm | Poids (kg) |
|---|---|---|---|---|---|
| DN25 | 160 | 280 | 140 | 115 | 12.0 |
| DN32 | 180 | 310 | 160 | 140 | 16.0 |
| DN40 | 200 | 340 | 180 | 150 | 20.0 |
| DN50 | 230 | 380 | 200 | 165 | 25.0 |
| DN65 | 290 | 430 | 240 | 185 | 32.0 |
| DN80 | 310 | 480 | 280 | 200 | 40.0 |
| DN100 | 350 | 550 | 320 | 220 | 52.0 |
| DN125 | 400 | 620 | 360 | 250 | 68.0 |
| DN150 | 450 | 700 | 400 | 285 | 85,0 |
| DN200 | 550 | 850 | 480 | 340 | 120,0 |
| DN250 | 650 | 1000 | 560 | 395 | 160,0 |
| DN300 | 750 | 1150 | 640 | 445 | 210.0 |
Principaux avantages
| Avantage | Description |
|---|---|
| Conception sans espace mort | La cavité profilée assure un drainage complet, empêchant l'accumulation de matières, la prolifération bactérienne et la contamination croisée. |
| résistance supérieure à la corrosion | Le revêtement intégral en PTFE résiste aux produits chimiques agressifs, prolongeant ainsi la durée de vie et réduisant les coûts de maintenance dans les environnements agressifs. |
| Scellage étanche à bulles | Le siège et le disque en PTFE usinés avec précision assurent une fermeture fiable, garantissant l'absence de fuites et la sécurité du processus. |
| Nettoyage et entretien faciles | La surface antiadhésive en PTFE facilite le nettoyage (compatible CIP/SIP), minimisant ainsi les temps d'arrêt et les besoins en main-d'œuvre. |
| Options d'actionnement polyvalentes | Compatible avec les actionneurs manuels, pneumatiques et électriques, permettant une intégration transparente dans les systèmes de contrôle automatisés pour une utilisation à distance. |
Foire aux questions
Quelles sont les principales applications d'une vanne de refoulement inférieure revêtue de PTFE ?
Il est principalement conçu pour la vidange de fluides corrosifs, abrasifs ou de haute pureté provenant de réacteurs, de réservoirs de stockage et de cuves. Il est largement utilisé dans les industries chimiques, pharmaceutiques, agroalimentaires et phytosanitaires.
Quels matériaux sont utilisés pour la construction du corps et du revêtement de la vanne ?
Le corps de la vanne est fabriqué en acier au carbone WCB ou en acier inoxydable CF8/CF8M, et il est entièrement revêtu de polytétrafluoroéthylène (PTFE) vierge pour résister aux produits chimiques agressifs.
Quelle est la classe de fuite de cette vanne de refoulement inférieure ?
La vanne répond à la norme d'étanchéité ANSI/FCI 70-2 Classe VI, ce qui garantit une fermeture hermétique et une absence totale de fuites pour la sécurité des procédés.
En quoi la conception « zéro espace mort » est-elle avantageuse pour le traitement chimique ?
La conception profilée de la cavité assure un drainage complet du milieu de culture. Ceci empêche l'accumulation de matière, la prolifération bactérienne et la contamination croisée entre les lots.
Quelles sont les valeurs limites de température et de pression que cette vanne peut supporter ?
La vanne est conçue pour une plage de températures de -20°C à +180°C et supporte des pressions nominales de PN1.0, PN1.6 et PN2.5 MPa.
Quels modes de fonctionnement sont disponibles pour l'intégration dans les systèmes automatisés ?
La vanne supporte une commande manuelle (volant/boîte de vitesses) ainsi qu'une commande pneumatique et électrique, permettant une intégration transparente dans les systèmes de contrôle automatisés.
