Vanne papillon à revêtement PTFE - Vanne à plaquette manuelle de fournisseurs et d'usines chinoises pour fluides corrosifs
Aperçu général

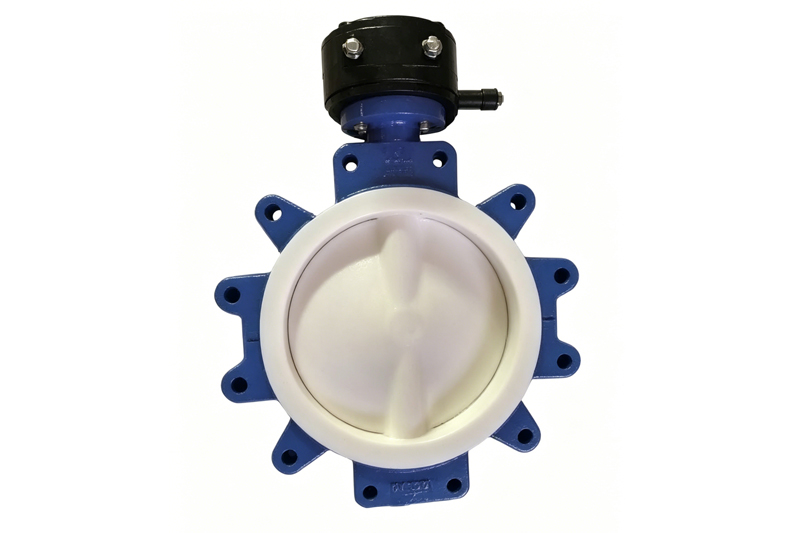

La vanne papillon à revêtement PTFE est une solution de régulation de débit robuste, conçue pour la manipulation de fluides hautement corrosifs et abrasifs dans les canalisations industrielles. Dotée d'un corps en acier moulé ou en acier inoxydable entièrement revêtu de polytétrafluoroéthylène (PTFE) vierge, elle assure une isolation complète des composants métalliques contre les fluides agressifs. Le disque de la vanne, également revêtu de PTFE, garantit une excellente étanchéité et une grande résistance aux agressions chimiques. Idéale pour les procédés chimiques, pharmaceutiques, le traitement de l'eau et la production d'énergie, cette vanne allie la robustesse mécanique du métal à l'inertie chimique supérieure des fluoroplastiques, offrant ainsi une régulation et une fermeture fiables même dans des environnements difficiles.
Spécifications et dimensions
Paramètres techniques
| Paramètre | Spécification |
|---|---|
| Matière du corps | Acier au carbone WCB, acier inoxydable CF8/CF8M |
| Matériau de doublure/disque | PTFE vierge (polytétrafluoroéthylène) |
| Matériau du siège | PTFE, PTFE renforcé ou EPDM (en option) |
| Diamètre nominal (DN) | DN50 – DN600 |
| Pression nominale | PN1.0, PN1.6, PN2.5 MPa ; Classe 150/300 |
| Plage de température | -20°C à +180°C |
| Type d'opération | Manuel (à poignée/boîte de vitesses), pneumatique, électrique |
| Type de connexion | Plaquette, cosse, bride (OUI, DROITE, DROITE, GB) |
| Classe de fuite | ANSI/FCI 70-2 Classe VI (étanche à la bulle) |
| Caractéristique d'écoulement | Marche/Arrêt ou modulation (avec actionneur) |
Tableau de données dimensionnelles
| Taille nominale (DN) | Longueur face à face (L) mm | Hauteur (H) mm | Largeur (W) mm | Diamètre de la bride (D) mm | Poids (kg) |
|---|---|---|---|---|---|
| DN50 | 43 | 280 | 160 | 165 | 8.5 |
| DN65 | 46 | 310 | 180 | 185 | 11.0 |
| DN80 | 64 | 340 | 200 | 200 | 14,5 |
| DN100 | 52 | 380 | 220 | 220 | 19.0 |
| DN125 | 56 | 420 | 250 | 250 | 25.0 |
| DN150 | 56 | 460 | 280 | 285 | 32.0 |
| DN200 | 60 | 550 | 340 | 340 | 48.0 |
| DN250 | 68 | 630 | 400 | 395 | 65.0 |
| DN300 | 78 | 720 | 460 | 445 | 85,0 |
| DN350 | 78 | 800 | 520 | 505 | 110,0 |
| DN400 | 102 | 880 | 580 | 565 | 140,0 |
| DN500 | 127 | 1050 | 700 | 670 | 210.0 |
| DN600 | 154 | 1200 | 800 | 780 | 300,0 |
Principaux avantages
Résistance exceptionnelle à la corrosion
Le revêtement intégral en PTFE protège contre les acides forts, les alcalis et les solvants, assurant une durabilité à long terme dans les environnements chimiques agressifs.
Performance zéro fuite
Le siège et le disque en PTFE usinés avec précision assurent une étanchéité parfaite, empêchant les pertes de fluide et la contamination de l'environnement.
Couple de fonctionnement faible
Le faible coefficient de frottement du PTFE réduit l'usure de la tige et de l'actionneur, permettant un fonctionnement fluide et une durée de vie prolongée.
Installation polyvalente
La conception compacte en forme de plaquette ou de patte s'adapte entre les brides standard, ce qui permet de gagner de la place et de simplifier la maintenance dans les réseaux de tuyauterie complexes.
Stabilité à haute température
Maintient l'intégrité structurelle et les performances d'étanchéité sur une large plage de températures (-20°C à +180°C), convient aux applications à la vapeur et aux fluides chauds.
Foire aux questions (FAQ)
Q1 Quels fluides agressifs une vanne papillon revêtue de PTFE peut-elle gérer ?
Grâce à l'inertie chimique du PTFE vierge, ces vannes peuvent supporter la quasi-totalité des acides forts (y compris les acides nitrique, sulfurique et chlorhydrique), des bases fortes, des produits chimiques toxiques, des milieux ultra-purs et des solvants industriels corrosifs.
Q2 Comment la valve garantit-elle une étanchéité parfaite ?
Le bord du disque de la vanne et la garniture du siège sont usinés avec précision avec un contact d'interférence continu, conformément aux normes ANSI/FCI 70-2 Classe VI pour garantir une étanchéité bidirectionnelle parfaite.
T3 Quelle est la température limite de fonctionnement des vannes à revêtement PTFE ?
La plage de températures de fonctionnement standard est de -20 °C à +180 °C (-4 °F à +356 °F). Le dépassement de cette plage peut altérer l'élasticité du revêtement et compromettre l'étanchéité.
Q4 Ces vannes papillon peuvent-elles être utilisées à la fois pour la régulation du débit et pour la commande marche/arrêt ?
Oui. Bien qu'ils soient principalement utilisés pour une isolation marche/arrêt fiable, ils peuvent également assurer une modulation de débit lorsqu'ils sont équipés de positionneurs et d'actionneurs pneumatiques ou électriques.
Q5 Quels sont les principaux types de connexion disponibles ?
Ils sont généralement fabriqués dans des configurations Wafer, Lug et Double-Flanged compatibles avec les principales normes internationales de brides, notamment ANSI Classe 150/300, DIN PN10/16, JIS et GB.
