Aperçu général

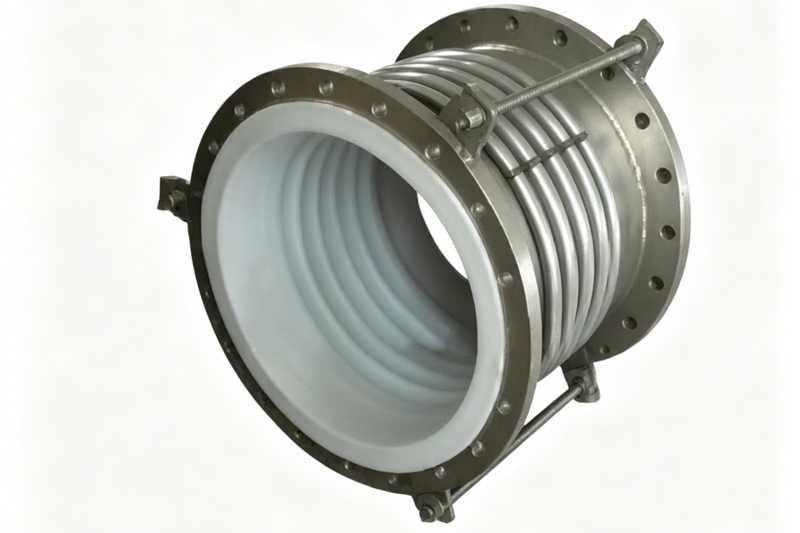

Les joints de dilatation à revêtement PTFE, également appelés compensateurs à soufflets en fluoroplastique, sont des composants essentiels conçus pour absorber la dilatation thermique, les vibrations et les mouvements mécaniques dans les systèmes de tuyauterie transportant des fluides hautement corrosifs. Composés d'une âme à soufflets multicouches en PTFE renforcée par un treillis métallique en acier inoxydable ou des anneaux extérieurs, et dotés de brides en acier au carbone ou en acier inoxydable, ces joints constituent une barrière étanche aux produits chimiques agressifs. Ils sont largement utilisés dans les industries chimiques, pharmaceutiques et de production d'énergie, où les soufflets métalliques classiques seraient sujets à la corrosion. Leur conception unique garantit la flexibilité tout en préservant l'intégrité structurelle requise pour les applications haute pression et sous vide.
Spécifications de base
| Article | Détails |
| Nom du produit | Joint de dilatation (compensateur) revêtu de PTFE (polytétrafluoroéthylène) |
| Normes exécutives | HG/T 21562, ASME B16.5, GB/T 12224, GB/T 12777 |
| Diamètre nominal | DN15 – DN300 (1/2" – 12") |
| Pression nominale | PN10, PN16, PN25, PN40 / Classe 150, Classe 300 |
| Type de structure | Type axial, type latéral, type angulaire, type universel (avec dispositif de fin de course en option) |
| Matériaux pour coques et soufflets | Acier au carbone (Q235B, 20#), acier inoxydable (304, 316L) |
| Matériau de doublure | Polytétrafluoroéthylène (PTFE), PFA optionnel pour les exigences de haute température |
| Épaisseur de la doublure | 2,0–6,0 mm (Norme : 3,0–4,0 mm) |
| Type de connexion | Raccord à brides (face surélevée RF), raccordement soudé en option |
| Température de fonctionnement | -20℃ à +180℃ (-4°F à +356°F) |
| Performances de base | Absorber la dilatation et la contraction thermiques, les déplacements de canalisations et les vibrations mécaniques ; réduire le bruit et les contraintes sur les canalisations |
| Moyen applicable | Acides forts, bases fortes, oxydants puissants, solvants organiques et autres milieux hautement corrosifs |
| Inspection en usine | Essai de pression hydrostatique, essai d'étanchéité par étincelles (5 kV), essai d'étanchéité à l'air, essai de fatigue cyclique |
| Principales applications | Industrie chimique, pétrochimie, industrie pharmaceutique, métallurgie, protection de l'environnement, chimie du fluor, industries du traitement des eaux usées |
Tableau des dimensions typiques
| Diamètre nominal DN | Diamètre extérieur du soufflet (mm) | Longueur libre (mm) | Compensation axiale maximale (mm) | Diamètre extérieur de la bride (mm) | Diamètre du cercle de boulonnage (mm) | Épaisseur de la doublure (mm) |
| 15 | 24 | 120 | ±6 | 90 | 60 | 3.0 |
| 20 | 30 | 130 | ±7 | 100 | 70 | 3.0 |
| 25 | 38 | 140 | ±8 | 115 | 80 | 3.5 |
| 32 | 48 | 150 | ±9 | 140 | 100 | 3.5 |
| 40 | 58 | 160 | ±10 | 150 | 110 | 3.5 |
| 50 | 70 | 180 | ±12 | 165 | 125 | 4.0 |
| 65 | 86 | 200 | ±15 | 185 | 145 | 4.0 |
| 80 | 102 | 220 | ±18 | 200 | 160 | 4.0 |
| 100 | 120 | 240 | ±20 | 220 | 180 | 4.5 |
| 125 | 148 | 270 | ±22 | 250 | 210 | 4.5 |
| 150 | 180 | 300 | ±25 | 285 | 240 | 5.0 |
| 200 | 240 | 350 | ±30 | 340 | 295 | 5.5 |
| 250 | 300 | 400 | ±35 | 405 | 355 | 6.0 |
| 300 | 360 | 450 | ±40 | 460 | 410 | 6.0 |
Principaux avantages
| Avantage | Description |
| Résistance chimique exceptionnelle | Inerte à la quasi-totalité des acides, alcalis et solvants industriels, elle garantit une durabilité à long terme même dans des environnements difficiles. |
| Grande flexibilité et absorption des mouvements | Absorbe efficacement les mouvements axiaux, latéraux et angulaires, réduisant ainsi les contraintes sur les tuyauteries et les équipements connectés. |
| Stabilité sous vide et sous pression | Sa structure renforcée empêche l'affaissement du soufflet sous vide complet et résiste à une pression positive importante. |
| Faible friction et non adhésif | La surface lisse en PTFE empêche l'accumulation de matière et l'entartrage, maintenant des débits constants et réduisant la maintenance. |
| Propriétés d'isolation thermique | La faible conductivité thermique du PTFE contribue à minimiser les pertes ou les gains de chaleur dans les lignes de production sensibles. |
Foire aux questions
Quelles sont les principales fonctions d'un joint de dilatation revêtu de PTFE ?
Les joints de dilatation revêtus de PTFE sont conçus pour absorber la dilatation et la contraction thermiques, le déplacement des canalisations et les vibrations mécaniques, tout en réduisant le bruit et les contraintes dans les systèmes de tuyauterie transportant des fluides hautement corrosifs.
Quelle plage de températures ces joints de dilatation peuvent-ils supporter ?
La plage de températures de fonctionnement standard est de -20 °C à +180 °C (-4 °F à +356 °F). Pour les températures plus élevées, des revêtements en PFA sont disponibles en option.
Pourquoi préfère-t-on le PTFE aux soufflets métalliques standard dans les pipelines chimiques ?
Le PTFE offre une résistance chimique exceptionnelle et est inerte à presque tous les acides forts, les alcalis, les oxydants et les solvants organiques, empêchant ainsi la corrosion rapide et la défaillance que subiraient les soufflets métalliques standard.
Les joints de dilatation revêtus de PTFE peuvent-ils être utilisés sous vide ?
Oui, leur structure à soufflets multicouches renforcée empêche l'effondrement dans des conditions de vide total tout en conservant la flexibilité nécessaire pour absorber les mouvements du système.
Quelles inspections en usine sont réalisées pour garantir la qualité des produits ?
Chaque unité subit des tests rigoureux, notamment un test de pression hydrostatique, un test d'étanchéité par étincelle (5 kV) pour vérifier l'intégrité du revêtement, un test d'étanchéité à l'air et un test de fatigue cyclique.
