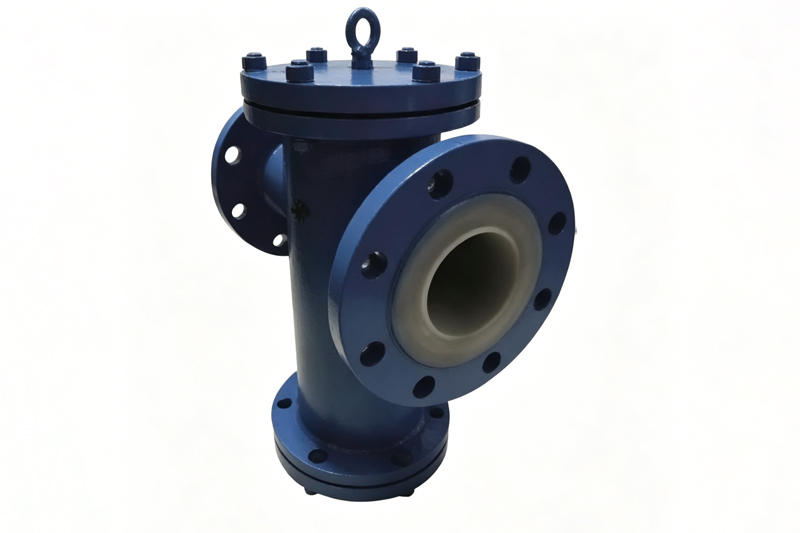

Filtre à revêtement PTFE

Marque: Ruitu Automation

Origine du produit : Chine

Type d'équipement : Dispositif de filtration cylindrique avec une maille filtrante interne, un revêtement en PTFE dans le corps de la vanne et des raccords à brides.

But: Ce filtre élimine les impuretés des fluides circulant dans les canalisations afin de protéger les équipements situés en aval. Il convient aux applications impliquant des milieux fortement corrosifs et peut être installé à n'importe quel endroit de la canalisation.

Avantages : Le revêtement en PTFE est résistant à la corrosion et compatible avec les milieux fortement corrosifs ; la structure cylindrique offre une grande surface de filtration pour d'excellentes performances de filtration ; la maille filtrante peut être nettoyée en ligne, ce qui facilite l'entretien.

Contactez-nous

détails du produit

Aperçu général

Le filtre à revêtement PTFE est une solution de filtration robuste conçue pour le traitement de fluides hautement corrosifs et abrasifs dans les canalisations industrielles. Fabriqué avec un corps durable en acier moulé ou en acier inoxydable entièrement revêtu de polytétrafluoroéthylène (PTFE) vierge, il assure une isolation complète des composants métalliques contre les fluides agressifs tels que les acides forts, les bases et les solvants organiques. Disponible en différentes configurations, notamment en filtres en Y et en filtres à panier, ce produit élimine efficacement les particules solides afin de protéger les équipements en aval, comme les pompes et les vannes. Il est largement utilisé dans les industries chimiques, pharmaceutiques, du traitement de l'eau et de la production d'énergie, où la fiabilité, la résistance à la corrosion et la pureté des fluides sont essentielles.

Spécifications et dimensions

Paramètres techniques

Paramètre	Spécification
Matière du corps	Acier au carbone WCB, acier inoxydable CF8/CF8M
Matériau de doublure	PTFE vierge (polytétrafluoroéthylène)
Matériel d'écran	Maille SS304/316 avec revêtement PTFE
Diamètre nominal (DN)	DN15 – DN300 (Personnalisable)
Pression nominale	PN1.0, PN1.6, PN2.5 MPa ; Classe 150/300
Plage de températures	-20°C à +180°C
Précision de la filtration	20–80 mesh (Personnalisable)
Type de connexion	Bride (ANSI, DIN, JIS, GB), filetée
Sens du flux	Horizontal ou vertical (selon le type)

Tableau de données dimensionnelles (Exemple de crépine en Y)

Taille nominale (DN)	Longueur (L) mm	Hauteur (H) mm	Largeur (W) mm	Diamètre de la bride (D) mm	Poids (kg)
DN15	130	95	60	95	1.2
DN25	160	115	80	115	1.8
DN50	230	160	115	165	4.5
DN80	310	210	155	200	8.5
DN100	350	240	180	220	12.0
DN150	450	300	240	285	22.0
DN200	550	360	300	340	35.0

Principaux avantages

Avantage	Description
Résistance supérieure à la corrosion	Le revêtement en PTFE protège contre la quasi-totalité des produits chimiques industriels, prolongeant ainsi la durée de vie des équipements dans les environnements difficiles.
Haute efficacité de filtration	Les tamis à mailles de précision éliminent efficacement les particules, évitant ainsi le colmatage et les dommages aux composants en aval.
Faible perte de charge	La conception optimisée du circuit d'écoulement assure une dynamique fluide avec une résistance minimale, préservant ainsi l'efficacité du système.
Entretien facile	Le couvercle amovible permet un nettoyage ou un remplacement rapide de la grille sans avoir à démonter l'ensemble de la canalisation.
Application polyvalente	Adapté aux installations horizontales et verticales, il s'adapte à diverses configurations de tuyauterie et aux contraintes d'espace.
