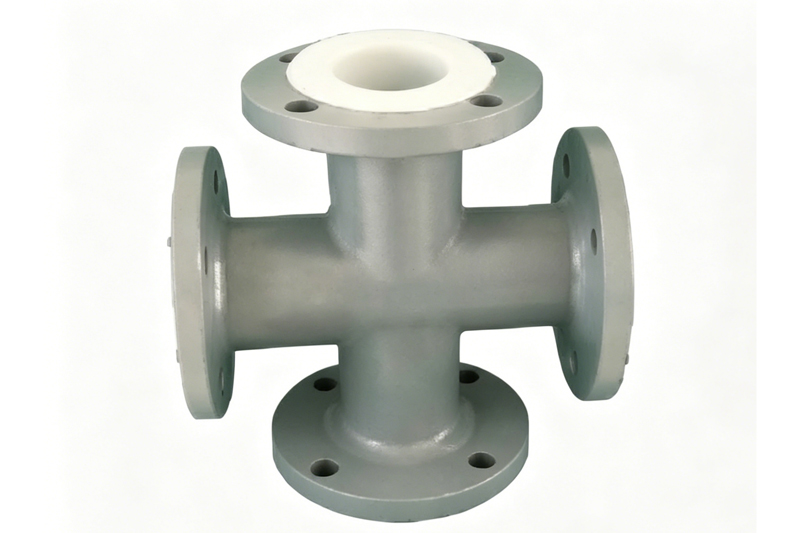

Raccord en croix à quatre voies doublé PTFE provenant de fournisseurs chinois - Connexion d'usine durable pour fluides corrosifs
Aperçu général
Le raccord en T à quatre voies revêtu de PTFE est un raccord de tuyauterie résistant à la corrosion, largement utilisé dans les industries chimiques, pharmaceutiques, métallurgiques et de protection de l'environnement. Il est constitué d'un revêtement en PTFE à l'intérieur d'une enveloppe en acier au carbone ou en acier inoxydable, alliant la résistance à la corrosion du PTFE à la robustesse mécanique du métal. Il est ainsi idéal pour le transport de fluides corrosifs tels que les acides, les bases, les sels et les solvants organiques.
Spécifications de base
| Article | Détails |
|---|---|
| Nom du produit | Fourche à revêtement PTFE |
| Normes exécutives | HG/T 21562, ASME B16.5, GB/T 12224 |
| Diamètre nominal | DN15 – DN300 (1/2" – 12") |
| Pression nominale | PN10, PN16, PN25, PN40 / Classe 150, Classe 300 |
| Type de structure | Croix égale, Croix réductrice |
| Matériau de la coquille | Acier au carbone (Q235B, 20#), acier inoxydable (304, 316L) |
| Matériau de doublure | Polytétrafluoroéthylène (PTFE) |
| Épaisseur de la doublure | 2,0–6,0 mm (Norme : 3,0–4,0 mm) |
| Type de connexion | Connexion à bride (face surélevée RF, face femelle FM) |
| Température de fonctionnement | -20℃ à +180℃ |
| Moyen applicable | Acides forts, bases fortes, oxydants, solvants organiques et autres milieux hautement corrosifs |
| Inspection en usine | Essai de pression hydrostatique, essai d'étanchéité par étincelle (5 kV) |
| Principales applications | industries chimiques, pétrochimiques, pharmaceutiques, métallurgiques, de protection de l'environnement, de chimie du fluor et de traitement des eaux usées |
Tableau des dimensions typiques
| Diamètre nominal DN | Diamètre extérieur (mm) | Centre à extrémité (mm) | Diamètre extérieur de la bride (mm) | Diamètre du cercle de boulonnage (mm) | Épaisseur de la doublure (mm) |
|---|---|---|---|---|---|
| 15 | 21.3 | 40 | 90 | 60 | 3.0 |
| 20 | 26.9 | 50 | 100 | 70 | 3.0 |
| 25 | 33,7 | 65 | 115 | 80 | 3.5 |
| 32 | 42.4 | 80 | 140 | 100 | 3.5 |
| 40 | 48,3 | 100 | 150 | 110 | 3.5 |
| 50 | 60,3 | 125 | 165 | 125 | 4.0 |
| 65 | 76.1 | 160 | 185 | 145 | 4.0 |
| 80 | 88,9 | 190 | 200 | 160 | 4.0 |
| 100 | 114,3 | 250 | 220 | 180 | 4.5 |
| 125 | 139,7 | 310 | 250 | 210 | 4.5 |
| 150 | 168,3 | 380 | 285 | 240 | 5.0 |
| 200 | 219.1 | 500 | 340 | 295 | 5.5 |
| 250 | 273.0 | 630 | 405 | 355 | 6.0 |
| 300 | 323,9 | 750 | 460 | 410 | 6.0 |
Principaux avantages
| Catégorie Avantage | Contenu spécifique |
|---|---|
| résistance à la corrosion | Le revêtement en PTFE résiste à la corrosion par la plupart des acides, des alcalis et des solvants organiques, avec un coefficient de résistance à la corrosion pouvant atteindre 0,99. |
| Faible friction | Le coefficient de frottement du PTFE n'est que de 0,04, ce qui réduit la résistance au transport des fluides et permet d'économiser de l'énergie. |
| Résistance à la température | Fonctionne de manière stable dans une plage de températures allant de -200 °C à 260 °C, convient aux environnements à haute et basse température. |
| Propriétés antiadhésives | La surface du PTFE est antiadhésive, ce qui empêche le dépôt de produit et facilite le nettoyage. |
| Longue durée de vie | Sa durée de vie est 3 à 5 fois supérieure à celle des raccords de tuyauterie ordinaires, ce qui réduit les coûts de maintenance. |
Foire aux questions (FAQ)
Quels sont les principaux avantages de l'utilisation d'un raccord en V à quatre voies doublé de PTFE ?
Elle allie la haute résistance mécanique d'une enveloppe extérieure métallique (acier au carbone ou acier inoxydable) à l'exceptionnelle résistance à la corrosion chimique d'un revêtement intérieur en PTFE. Ceci la rend extrêmement durable et sûre pour le transport de produits chimiques agressifs.
Quelle est la plage de températures de fonctionnement typique de ces raccords ?
La plage de température de fonctionnement standard du raccord à quatre voies revêtu de PTFE assemblé est de -20℃ à +180℃, ce qui satisfait aux exigences de la plupart des systèmes de tuyauterie de procédés chimiques.
Quels secteurs utilisent couramment des raccords à quatre voies revêtus de PTFE ?
Ils sont largement utilisés dans les industries qui manipulent des milieux hautement corrosifs, notamment la fabrication de produits chimiques, le traitement pétrochimique, l'industrie pharmaceutique, la métallurgie, la protection de l'environnement, les produits chimiques fluorés et le traitement des eaux usées.
Comment ces raccords sont-ils testés avant de quitter l'usine ?
Pour garantir la sécurité et éviter les fuites sous pression, chaque raccord est soumis à des contrôles de qualité rigoureux, comprenant un test de pression hydrostatique et un test d'étanchéité par étincelle à haute tension à 5 kV.
Le revêtement en PTFE a-t-il une incidence sur la résistance à l'écoulement du fluide ?
Non, en réalité, cela l'améliore. Le PTFE possède un coefficient de frottement extrêmement faible de 0,04, ce qui réduit la résistance du fluide, permet d'économiser de l'énergie lors du transport et empêche le fluide d'adhérer aux parois de la conduite.
