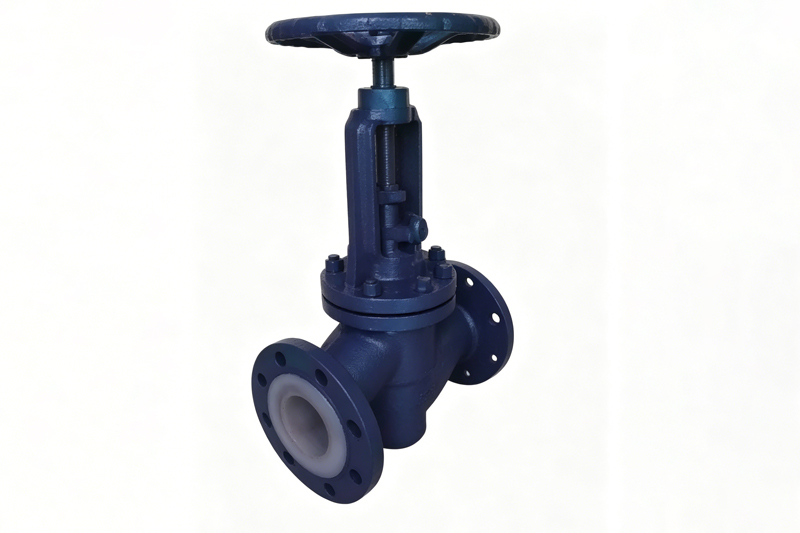

Vanne à globe revêtue de PTFE

Marque: Ruitu Automation

Origine du produit : Chine

Type d'équipement : Vanne à globe avec revêtement en PTFE sur le corps et le noyau, équipée d'un mécanisme de commande à volant et de raccords à brides.

But: Utilisé pour la commande de l'ouverture et de la fermeture des fluides dans les canalisations, ce système assure l'ouverture et la fermeture des vannes par la levée et l'abaissement du noyau. Il est particulièrement adapté au transport de fluides fortement corrosifs exigeant une étanchéité parfaite.

Avantages : Le revêtement en PTFE est résistant à la corrosion, prolongeant ainsi la durée de vie de l'équipement ; il offre d'excellentes performances d'étanchéité, permettant un contrôle fiable de l'ouverture/fermeture du fluide ; le mode de fonctionnement par volant est simple et intuitif, avec un faible couple de manœuvre.

Contactez-nous

détails du produit

Aperçu général

La vanne à globe à revêtement PTFE est un dispositif de régulation de débit de précision conçu pour les applications exigeantes impliquant des fluides hautement corrosifs et abrasifs. Dotée d'un corps robuste en acier moulé ou en acier inoxydable et d'un revêtement en PTFE vierge sans soudure, elle assure une isolation métallique complète contre les fluides agressifs tels que les acides forts, les bases et les solvants. Sa tige à mouvement linéaire permet un réglage précis du débit et une fermeture fiable, ce qui la rend idéale pour les industries chimiques, pharmaceutiques, de production d'énergie et de traitement des eaux usées où la maîtrise des procédés et la prévention des fuites sont essentielles.

Spécifications et dimensions

Paramètres techniques

Paramètre	Spécification
Matière du corps	Acier au carbone WCB, acier inoxydable CF8/CF8M
Matériau de doublure	PTFE vierge (polytétrafluoroéthylène)
Matériau du disque/du siège	PTFE, PTFE renforcé, PFA
Diamètre nominal (DN)	DN15 – DN200
Pression nominale	PN1,6, PN2,5, PN4,0 MPa ; Classe 150/300
Plage de températures	-20°C à +180°C (PTFE), jusqu'à +200°C (PFA)
Type d'opération	Manuel (volant), pneumatique, électrique
Type de connexion	Bride (ANSI, DIN, JIS, GB), filetée
Classe de fuite	ANSI/FCI 70-2 Classe IV, V ou VI
Sens du flux	Flux généralement situé sous le siège (standard)

Tableau des données dimensionnelles (extrémité à bride)

Taille nominale (DN)	Longueur face à face (L) mm	Hauteur (H) mm	Largeur (W) mm	Diamètre de la bride (D) mm	Poids (kg)
DN15	130	200	120	95	4.5
DN20	150	220	130	105	6.0
DN25	160	240	140	115	8.0
DN32	180	260	160	140	11.0
DN40	200	280	180	150	14.0
DN50	230	300	200	165	18.0
DN65	290	350	240	185	25.0
DN80	310	380	280	200	32.0
DN100	350	420	320	220	45.0
DN150	480	550	400	285	75,0
DN200	600	680	480	340	115,0

Principaux avantages

Avantage	Description
Résistance supérieure à la corrosion	Le revêtement intégral en PTFE résiste aux produits chimiques agressifs, assurant une durabilité à long terme et empêchant toute contamination.
Contrôle précis du débit	Le mouvement linéaire de la tige offre une excellente capacité de régulation et un contrôle précis du débit pour une optimisation du processus.
Fermeture étanche à bulles	Le siège et le disque en PTFE usinés avec précision garantissent une étanchéité parfaite, améliorant ainsi la sécurité des procédés et la protection de l'environnement.
Peu d'entretien	Les surfaces antiadhésives en PTFE empêchent l'entartrage et l'accumulation de dépôts, réduisant ainsi la fréquence de maintenance et les temps d'arrêt opérationnels.
Actionnement polyvalent	Compatible avec les actionneurs manuels, pneumatiques et électriques, permettant une intégration facile dans les systèmes de contrôle automatisés.
