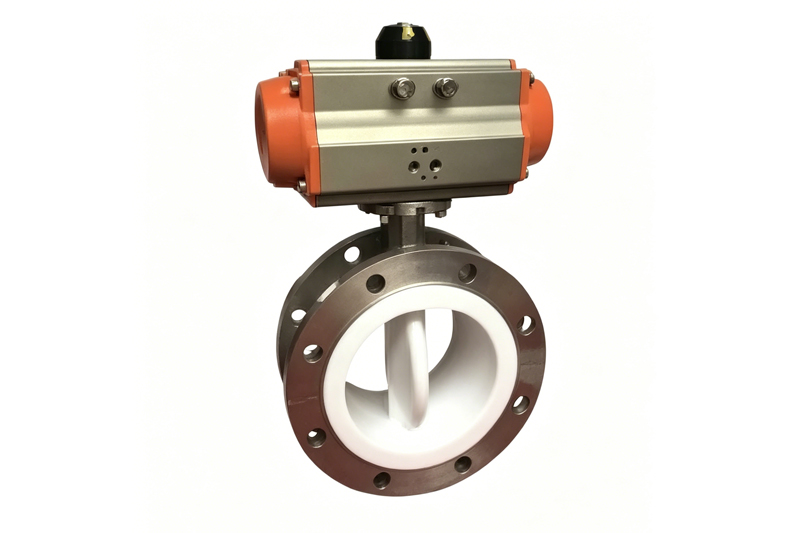

Vanne papillon pneumatique à revêtement PTFE provenant de fournisseurs chinois - Solutions d'automatisation de haute qualité directement d'usine
Aperçu général
La vanne papillon pneumatique à revêtement PTFE est une solution de régulation de débit automatisée conçue pour un fonctionnement rapide et fiable en environnements industriels corrosifs. Associant un corps robuste en acier moulé ou en acier inoxydable à un revêtement sans soudure en polytétrafluoroéthylène (PTFE) vierge, elle assure une isolation complète des composants métalliques contre les milieux agressifs tels que les acides forts, les bases et les solvants. Intégrée à un actionneur pneumatique haute performance, cette vanne offre des temps de réponse rapides pour une régulation marche/arrêt ou une modulation précise. Elle est largement utilisée dans les industries chimiques, pharmaceutiques, du traitement de l'eau et de la production d'énergie, où l'automatisation, la résistance à la corrosion et l'étanchéité sont essentielles à la sécurité et à l'efficacité des procédés.
Spécifications et dimensions
Paramètres techniques
| Paramètre | Spécification |
|---|---|
| Matière du corps | Acier au carbone WCB, acier inoxydable CF8/CF8M |
| Matériau de doublure/disque | PTFE vierge (polytétrafluoroéthylène) |
| Type d'actionneur | Pneumatique à double effet ou à rappel par ressort |
| Pression d'alimentation en air | 0,4 – 0,7 MPa (norme) |
| Diamètre nominal (DN) | DN50 – DN600 |
| Pression nominale | PN1.0, PN1.6, PN2.5 MPa ; Classe 150/300 |
| Plage de température | -20°C à +180°C |
| Type de connexion | Plaquette, cosse, bride (OUI, DROITE, DROITE, GB) |
| Classe de protection | IP67 / IP68 (avec boîtier de fin de course) |
| Signal de commande | Marche/Arrêt ou 4-20 mA (avec positionneur) |
Tableau de données dimensionnelles
| Taille nominale (DN) | Face à face (L) mm | Hauteur (H) mm | Largeur (W) mm | Diamètre de la bride (D) mm | Poids (kg) |
|---|---|---|---|---|---|
| DN50 | 43 | 320 | 160 | 165 | 9,5 |
| DN65 | 46 | 350 | 180 | 185 | 12,5 |
| DN80 | 64 | 380 | 200 | 200 | 16.0 |
| DN100 | 52 | 420 | 220 | 220 | 21.0 |
| DN125 | 56 | 460 | 250 | 250 | 28.0 |
| DN150 | 56 | 500 | 280 | 285 | 36.0 |
| DN200 | 60 | 590 | 340 | 340 | 52.0 |
| DN250 | 68 | 670 | 400 | 395 | 70,0 |
| DN300 | 78 | 760 | 460 | 445 | 90,0 |
| DN350 | 78 | 840 | 520 | 505 | 115,0 |
| DN400 | 102 | 920 | 580 | 565 | 145,0 |
Principaux avantages
Réponse automatisée rapide
L'actionnement pneumatique permet des cycles d'ouverture/fermeture rapides, idéal pour les arrêts d'urgence et les opérations à haute fréquence.
Résistance exceptionnelle à la corrosion
Le revêtement intégral en PTFE protège contre les produits chimiques agressifs, assurant une durabilité à long terme et empêchant la contamination métallique.
Performance zéro fuite
Le siège et le disque en PTFE usinés avec précision assurent une étanchéité parfaite, répondant aux normes environnementales et de sécurité les plus strictes.
Couple de fonctionnement faible
Le faible coefficient de frottement du PTFE réduit la charge de l'actionneur, améliorant ainsi sa fiabilité et prolongeant sa durée de vie.
Compact et léger
La conception à ailettes/ergots permet de gagner de l'espace lors de l'installation et simplifie la maintenance dans les systèmes de tuyauterie complexes par rapport aux vannes à globe.
Foire aux questions
Qu’est-ce qui rend la vanne papillon pneumatique à revêtement PTFE adaptée aux environnements corrosifs ?
La vanne est dotée d'un revêtement en PTFE vierge sans joint qui isole complètement les composants métalliques en acier moulé ou en acier inoxydable des milieux agressifs, assurant une excellente résistance aux acides forts, aux alcalis et aux solvants.
Quelles sont les limites de température et de pression pour cette vanne ?
La vanne fonctionne en toute sécurité dans une plage de températures de -20°C à +180°C et supporte des pressions nominales de PN1.0, PN1.6, PN2.5 MPa, ainsi que les normes de classe 150/300.
Quelles sont les options de connexion disponibles pour l'installation ?
La vanne prend en charge plusieurs configurations de connexion, notamment les types Wafer, Lug et Flange, conformes aux normes ANSI, DIN, JIS et GB.
Comment l'actionnement pneumatique améliore-t-il le fonctionnement du système ?
L'actionnement pneumatique (à double effet ou à rappel par ressort) permet des temps de réponse automatisés rapides, ce qui est très avantageux pour les fonctions d'arrêt d'urgence et les cycles de fonctionnement à haute fréquence.
La vanne assure-t-elle une étanchéité parfaite ?
Oui, le siège et le disque en PTFE usinés avec précision assurent une étanchéité parfaite et sans fuite, répondant ainsi aux normes strictes en matière d'environnement et de sécurité des procédés.
