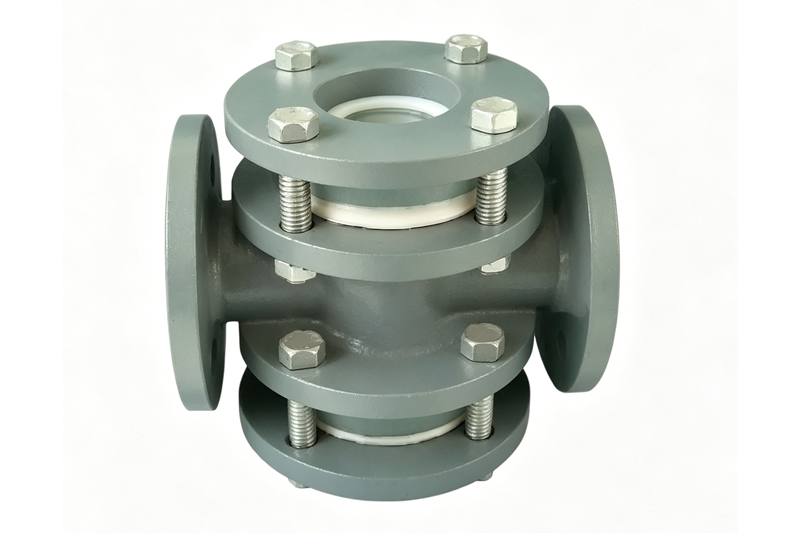

Pot à voyant doublé de PTFE
Aperçu général
Le pot à voyant à revêtement PTFE est un raccord de tuyauterie résistant à la corrosion, largement utilisé dans les industries chimiques, pharmaceutiques, métallurgiques et de protection de l'environnement. Il est constitué d'un revêtement en PTFE à l'intérieur d'une enveloppe en acier au carbone ou en acier inoxydable, alliant la résistance à la corrosion du PTFE à la robustesse mécanique du métal. Il est ainsi idéal pour observer l'écoulement de fluides corrosifs tels que les acides, les bases, les sels et les solvants organiques dans les canalisations.
Spécifications de base
| Article | Détails |
| Nom du produit | Pot à voyant doublé de PTFE (polytétrafluoroéthylène) |
| Normes exécutives | HG/T 21562, HG/T 21621, ASME B16.5, GB/T 12224 |
| Diamètre nominal | DN15 – DN200 (1/2" – 8") |
| Pression nominale | PN10, PN16, PN25 / Classe 150, Classe 300 |
| Type de structure | Pot à vue directe |
| Matériau de la coquille | Acier au carbone (Q235B, 20#), acier inoxydable (304, 316L) |
| Matériau de doublure | Polytétrafluoroéthylène (PTFE) |
| Épaisseur de la doublure | 2,0–5,0 mm (Norme : 3,0–4,0 mm) |
| Matériau en verre | Verre de visée en borosilicate trempé |
| Type de connexion | Raccord à bride (face surélevée RF) |
| Température de fonctionnement | -20℃ à +180℃ |
| Moyen applicable | Acides forts, bases fortes, oxydants, solvants organiques et autres milieux corrosifs |
| Inspection en usine | Essai de pression hydrostatique, essai d'étanchéité par étincelles (5 kV), essai de résistance à la pression du verre |
| Principales applications | industries chimiques, pharmaceutiques, de protection de l'environnement, de chimie fluorée et de traitement des eaux usées |
Tableau des dimensions typiques
| Diamètre nominal DN | Diamètre extérieur du corps (mm) | Hauteur totale (mm) | Diamètre extérieur de la bride (mm) | Diamètre du cercle de boulonnage (mm) | Épaisseur de la doublure (mm) |
| 15 | 32 | 160 | 90 | 60 | 3.0 |
| 20 | 38 | 180 | 100 | 70 | 3.0 |
| 25 | 45 | 200 | 115 | 80 | 3.5 |
| 32 | 57 | 220 | 140 | 100 | 3.5 |
| 40 | 76 | 240 | 150 | 110 | 3.5 |
| 50 | 89 | 260 | 165 | 125 | 4.0 |
| 65 | 108 | 290 | 185 | 145 | 4.0 |
| 80 | 133 | 320 | 200 | 160 | 4.0 |
| 100 | 159 | 360 | 220 | 180 | 4.5 |
| 125 | 194 | 400 | 250 | 210 | 4.5 |
| 150 | 219 | 450 | 285 | 240 | 5.0 |
| 200 | 273 | 520 | 340 | 295 | 5.0 |
Principaux avantages
| Catégorie Avantage | Contenu spécifique |
| résistance à la corrosion | Le revêtement en PTFE résiste à la corrosion par la plupart des acides, des alcalis et des solvants organiques, avec un coefficient de résistance à la corrosion pouvant atteindre 0,99. |
| Faible friction | Le coefficient de frottement du PTFE n'est que de 0,04, ce qui réduit la résistance au transport des fluides et permet d'économiser de l'énergie. |
| Résistance à la température | Fonctionne de manière stable dans une plage de températures allant de -200 °C à 260 °C, convient aux environnements à haute et basse température. |
| Propriétés antiadhésives | La surface du PTFE est antiadhésive, ce qui empêche le dépôt de produit et facilite le nettoyage. |
| Longue durée de vie | Sa durée de vie est 3 à 5 fois supérieure à celle des raccords de tuyauterie ordinaires, ce qui réduit les coûts de maintenance. |
