Raccord en T doublé PTFE - Raccords à brides de haute qualité provenant de fournisseurs et d'usines chinoises pour milieux corrosifs
Aperçu général

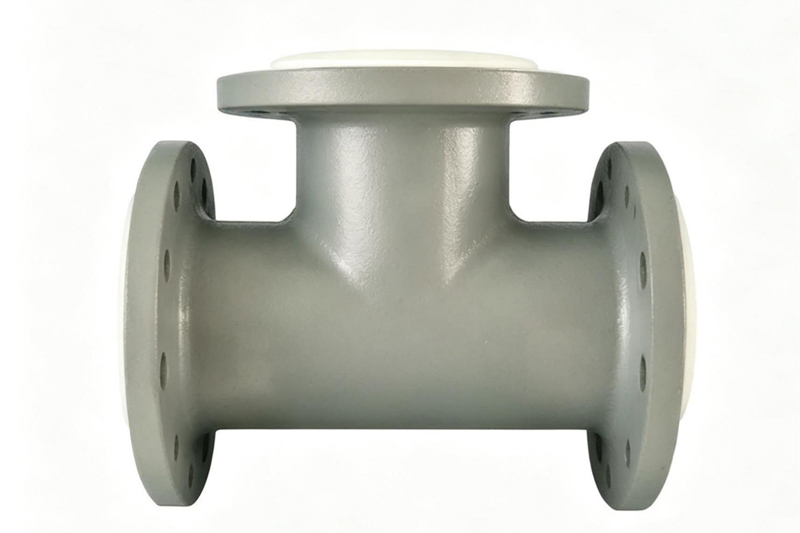

Le té à revêtement PTFE est un raccord de tuyauterie résistant à la corrosion, largement utilisé dans les industries chimiques, pharmaceutiques, métallurgiques et de protection de l'environnement. Il est constitué d'un revêtement en PTFE à l'intérieur d'une enveloppe en acier au carbone ou en acier inoxydable, alliant la résistance à la corrosion du PTFE à la robustesse mécanique du métal. Il est ainsi idéal pour le transport de fluides corrosifs tels que les acides, les bases, les sels et les solvants organiques.
Spécifications de base
| Article | Détails |
|---|---|
| Nom du produit | Té doublé en PTFE (polytétrafluoroéthylène) |
| Normes exécutives | HG/T 21562, ASME B16.5, GB/T 12224 |
| Diamètre nominal | DN15 – DN300 (1/2" – 12") |
| Pression nominale | PN10, PN16, PN25, PN40 / Classe 150, Classe 300 |
| Type de structure | Té égal, Té réducteur |
| Matériau de la coquille | Acier au carbone (Q235B, 20#), acier inoxydable (304, 316L) |
| Matériau de doublure | Polytétrafluoroéthylène (PTFE) |
| Épaisseur de la doublure | 2,0–6,0 mm (Norme : 3,0–4,0 mm) |
| Type de connexion | Connexion à bride (face surélevée RF, face femelle FM) |
| Température de fonctionnement | -20℃ à +180℃ |
| Moyen applicable | Acides forts, bases fortes, oxydants, solvants organiques et autres milieux hautement corrosifs |
| Inspection en usine | Essai de pression hydrostatique, essai d'étanchéité par étincelle (5 kV) |
| Principales applications | industries chimiques, pétrochimiques, pharmaceutiques, métallurgiques, de protection de l'environnement, de chimie du fluor et de traitement des eaux usées |
Tableau des dimensions typiques
| Diamètre nominal DN | Diamètre extérieur (mm) | Centre à extrémité (mm) | Diamètre extérieur de la bride (mm) | Diamètre du cercle de boulonnage (mm) | Épaisseur de la doublure (mm) |
|---|---|---|---|---|---|
| 15 | 21.3 | 40 | 90 | 60 | 3.0 |
| 20 | 26.9 | 50 | 100 | 70 | 3.0 |
| 25 | 33,7 | 65 | 115 | 80 | 3.5 |
| 32 | 42.4 | 80 | 140 | 100 | 3.5 |
| 40 | 48,3 | 100 | 150 | 110 | 3.5 |
| 50 | 60,3 | 125 | 165 | 125 | 4.0 |
| 65 | 76.1 | 160 | 185 | 145 | 4.0 |
| 80 | 88,9 | 190 | 200 | 160 | 4.0 |
| 100 | 114,3 | 250 | 220 | 180 | 4.5 |
| 125 | 139,7 | 310 | 250 | 210 | 4.5 |
| 150 | 168,3 | 380 | 285 | 240 | 5.0 |
| 200 | 219.1 | 500 | 340 | 295 | 5.5 |
| 250 | 273.0 | 630 | 405 | 355 | 6.0 |
| 300 | 323,9 | 750 | 460 | 410 | 6.0 |
Principaux avantages
| Catégorie Avantage | Contenu spécifique |
|---|---|
| résistance à la corrosion | Le revêtement en PTFE résiste à la corrosion par la plupart des acides, des alcalis et des solvants organiques, avec un coefficient de résistance à la corrosion pouvant atteindre 0,99. |
| Faible friction | Le coefficient de frottement du PTFE n'est que de 0,04, ce qui réduit la résistance au transport des fluides et permet d'économiser de l'énergie. |
| Résistance à la température | Fonctionne de manière stable dans une plage de températures allant de -200 °C à 260 °C, convient aux environnements à haute et basse température. |
| Propriétés antiadhésives | La surface du PTFE est antiadhésive, ce qui empêche le dépôt de produit et facilite le nettoyage. |
| Longue durée de vie | Sa durée de vie est 3 à 5 fois supérieure à celle des raccords de tuyauterie ordinaires, ce qui réduit les coûts de maintenance. |
Foire aux questions (FAQ)
Qu'est-ce qu'un té doublé en PTFE ?
Un té doublé de PTFE est un raccord de tuyauterie très résistant et durable, doté d'une doublure en polytétrafluoroéthylène (PTFE) à l'intérieur d'une enveloppe extérieure en acier au carbone ou en acier inoxydable. Cette structure allie la haute résistance mécanique du métal à l'exceptionnelle résistance chimique du PTFE.
Quels sont les principaux avantages de l'utilisation de raccords en T doublés de PTFE ?
Les principaux avantages comprennent une résistance exceptionnelle à la corrosion (coefficient jusqu'à 0,99), un frottement extrêmement faible (0,04) pour un transport de fluide écoénergétique, une stabilité à haute et basse température (-200℃ à 260℃ pour le revêtement), des propriétés antiadhésives qui empêchent l'accumulation de fluides et une durée de vie 3 à 5 fois plus longue que les raccords métalliques non revêtus.
Pour quels secteurs et médias ces raccords sont-ils conçus ?
Ils sont largement utilisés dans les industries chimiques, pétrochimiques, pharmaceutiques, métallurgiques, de protection de l'environnement, de chimie du fluor et de traitement des eaux usées. Ils sont parfaitement adaptés au transport de fluides agressifs tels que les acides forts, les bases fortes, les oxydants et les solvants organiques.
À quelles normes et spécifications vos raccords en T doublés de PTFE sont-ils conformes ?
Nos raccords sont conformes aux normes internationales et nationales reconnues, notamment HG/T 21562, ASME B16.5 et GB/T 12224. Ils sont disponibles dans des diamètres nominaux allant de DN15 à DN300 (1/2" à 12") et des pressions nominales de PN10, PN16, PN25, PN40, Classe 150 et Classe 300.
Quels contrôles qualité sont effectués avant la livraison ?
Pour garantir des performances sans défaut dans les environnements corrosifs, chaque té revêtu de PTFE est soumis à des inspections rigoureuses en usine, notamment un test de pression hydrostatique pour vérifier l'intégrité mécanique et un test d'étanchéité par étincelle de 5 kV pour garantir que le revêtement est totalement exempt de défauts.
