Convoyeur à vis (alimentateur à vis sans fin)
Présentation du produit

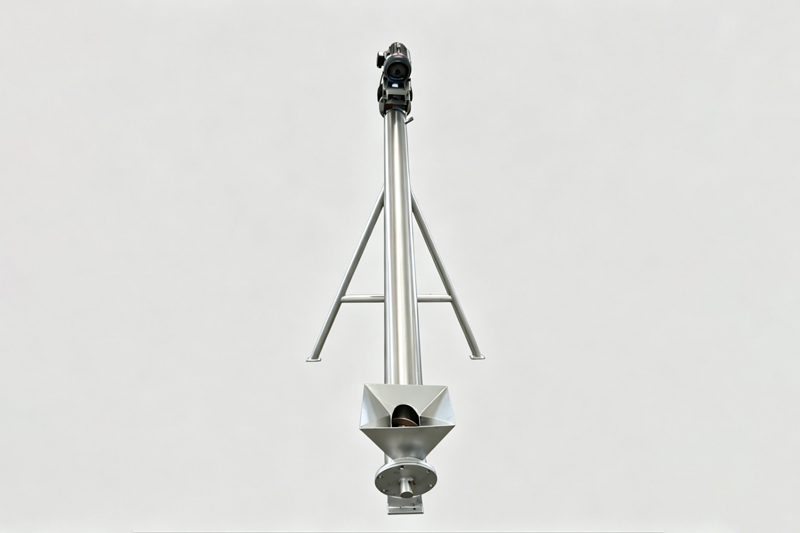

Le convoyeur à vis en acier inoxydable (également appelé alimentateur à vis sans fin) est un équipement de convoyage continu qui utilise des pales hélicoïdales rotatives pour pousser les matériaux. Le modèle incliné en acier inoxydable présenté ici possède une structure entièrement fermée et est largement utilisé dans les industries chimiques, alimentaires, des matériaux de construction et de la protection de l'environnement pour le transport de matériaux pulvérulents et granulaires, permettant l'alimentation automatique des réacteurs, mélangeurs et machines d'emballage.
Principaux avantages
| Avantage | Description |
| Résistance à la corrosion et à la rouille | Fabriqué en acier inoxydable 304/316L, résistant à la corrosion acide et alcaline, facile à nettoyer et à désinfecter, répondant aux normes d'hygiène des industries agroalimentaires et pharmaceutiques. |
| Transport entièrement fermé | La conception étanche des tuyaux empêche les fuites de poussière, réduit les pertes de matériaux et améliore l'environnement de travail en atelier. |
| Installation flexible | Angle d'inclinaison personnalisable (0°-60°) et longueur de convoyage en fonction des exigences du site, s'adaptant ainsi aux différentes configurations de lignes de production. |
| Faible niveau sonore et haute efficacité | Structure de transmission et de pale hélicoïdale optimisée, faible niveau sonore de fonctionnement, efficacité de convoyage stable, consommation d'énergie inférieure de 15 % à celle des équipements de convoyage traditionnels |
| Entretien pratique | Conception modulaire facilitant le démontage et l'entretien, remplacement aisé des pièces d'usure, réduisant ainsi les coûts d'exploitation et d'entretien ultérieurs. |
Paramètres techniques principaux
| Article | Spécification |
| Diamètre standard des tuyaux | φ114 mm / φ168 mm / φ219 mm / φ273 mm / φ325 mm |
| Longueur de transport | 1 m à 30 m (personnalisable) |
| Angle d'inclinaison | 0° (horizontal) - 60° (personnalisable) |
| Puissance adaptée | 1,1 kW à 15 kW (adapté en fonction du diamètre, de la longueur et de la capacité de transport du tuyau) |
| Capacité de transport | 0,5 t/h - 30 t/h (réglable en fonction des caractéristiques du matériau) |
| Matériel optionnel | Acier inoxydable 304 / Acier inoxydable 316L / Acier au carbone avec revêtement |
| Méthode d'alimentation | Alimentation par trémie / Alimentation par bride |
| Méthode de décharge | Décharge par bride / Décharge ouverte |
| Mode de contrôle | Commande locale / Commande de vitesse à fréquence variable / Commande couplée |
Tableau de référence des capacités de transport (modèle en acier inoxydable 304, densité du matériau ρ=1t/m³)
| Diamètre du tuyau (mm) | Angle d'inclinaison | Longueur de convoyage maximale (m) | Puissance équivalente (kW) | Capacité de transport (t/h) |
| φ114 | 30° | 10 | 1.5 | 0,5 - 1,2 |
| φ114 | 45° | 8 | 1.5 | 0,4 - 1,0 |
| φ168 | 30° | 15 | 3 | 1,5 - 3,5 |
| φ168 | 45° | 12 | 3 | 1.2 - 3.0 |
| φ219 | 30° | 20 | 5.5 | 4.0 - 8.0 |
| φ219 | 45° | 16 | 5.5 | 3,5 - 7,0 |
| φ273 | 30° | 25 | 7,5 | 8.0 - 15.0 |
| φ273 | 45° | 20 | 7,5 | 7.0 - 13.0 |
| φ325 | 30° | 30 | 11 | 15,0 - 30,0 |
| φ325 | 45° | 25 | 11 | 13.0 - 25.0 |
Applications industrielles
| Industrie | Matériaux applicables | Avantages de l'application |
| Industrie chimique | Granulés de plastique, poudres chimiques, additifs | Résistant à la corrosion, sans fuite de poussière, convient au transport de matériaux acides et basiques. |
| Industrie alimentaire et céréalière | Farine, céréales, aliments pour animaux, additifs alimentaires | Fabriqué en acier inoxydable, conforme aux normes d'hygiène alimentaire, facile à nettoyer |
| Industrie des matériaux de construction | Ciment, cendres volantes, poudre de gypse | Convoyage entièrement fermé, réduisant la pollution par la poussière et améliorant l'environnement de l'atelier |
| Industrie de la protection de l'environnement | Granulés de boues, gâteaux de filtration, poudre de désulfuration | Conception antiadhésive, aucun blocage lors du transport, convient aux matériaux humides |
| Industrie pharmaceutique | Poudres pharmaceutiques, préparations granulaires | Matériaux de qualité hygiénique, sans risque de contamination croisée, conformes aux normes BPF |
Structure et principe de fonctionnement
Composition structurale
Il se compose principalement d'une trémie d'alimentation, d'un tuyau de transport, d'une pale hélicoïdale, d'un dispositif de transmission (moteur + réducteur), d'un support et d'un orifice de déchargement. Sa conception modulaire facilite l'installation et le démontage.
Principe de fonctionnement
Le moteur entraîne la rotation de la pale hélicoïdale via le réducteur. Sous l'effet de la force de la pale, le matériau progresse vers l'avant/le haut dans le conduit fermé. Le débit de transport est ajustable en contrôlant la vitesse du moteur afin d'assurer un transport continu et stable.
